– Exercice de résolutions de masques de sous réseaux, pour tester les connaissances

Exercice résolution masques de sous réseaux

– Participation à la réunion mensuelle de la division ISE du service ITN.

– Modification de documents sur l’infrastructure réseau physique avec Netviz.

– Petit exercice sur les masques de sous réseau au tableau

Exercice sur les masques de sous réseau au tableau

– Remise en service d’une imprimante Epson Stylus 4000

Maintenance imprimante Epson Stylus 4000

Cette imprimante jet d’encre permet d’imprimer des feuilles au format A3, très utile pour pouvoir afficher des schéma réseau.

– Vérification câblage injecteur POE+ réseau des bornes Wifi du bâtiment château de la muette.

– Vérification cablage injecteur POE+ réseau des bornes Wifi du batiment Franqueville.

Stack Switch Cisco (face avant)

Stack Switch Cisco (face arrière)

– Mise en stack des 2 Switch précédemment déballés (Cisco 3750X)

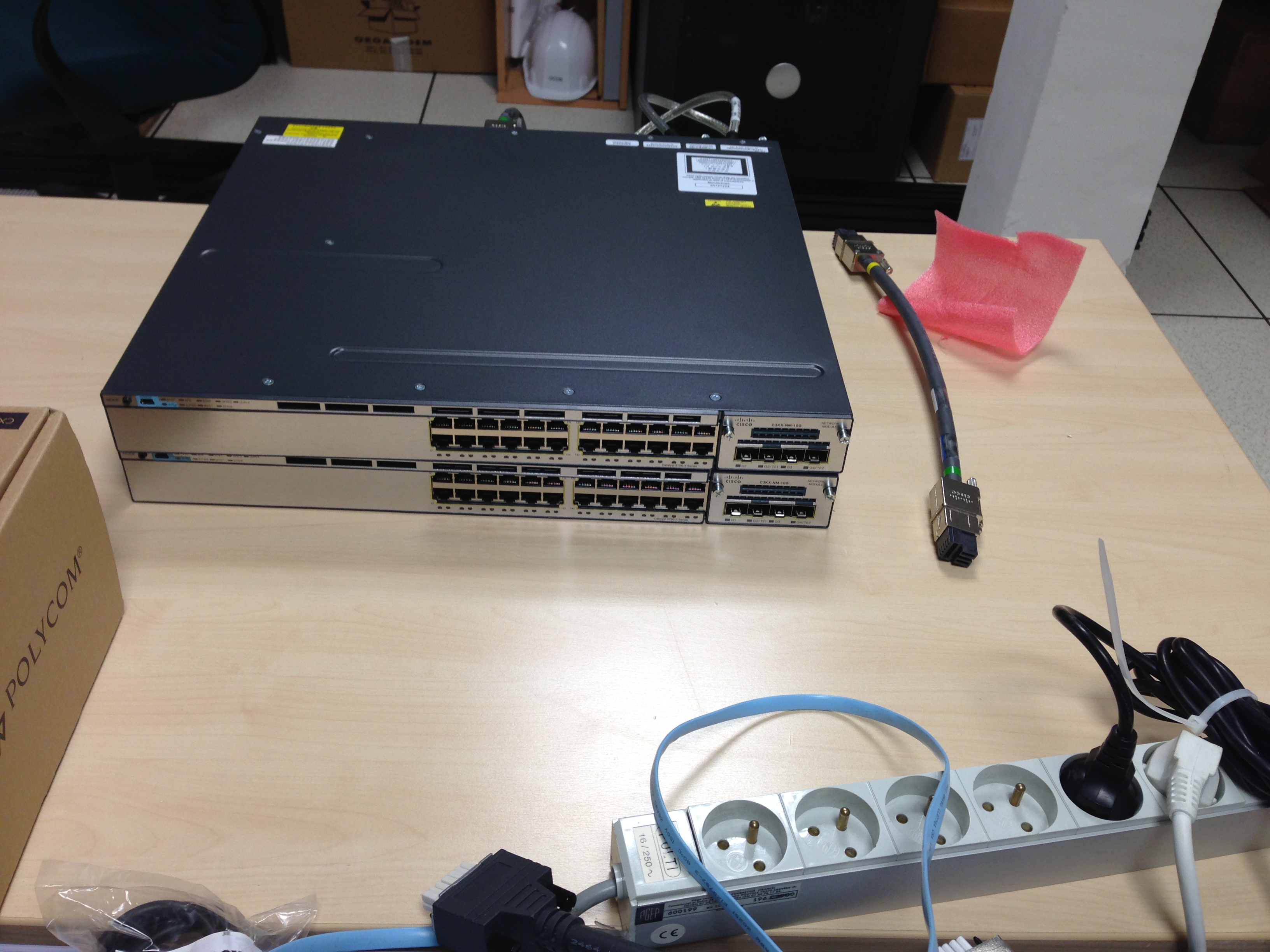

Stack Switch Cisco 3750X (face avant)

Stack Switch Cisco (face arrière)

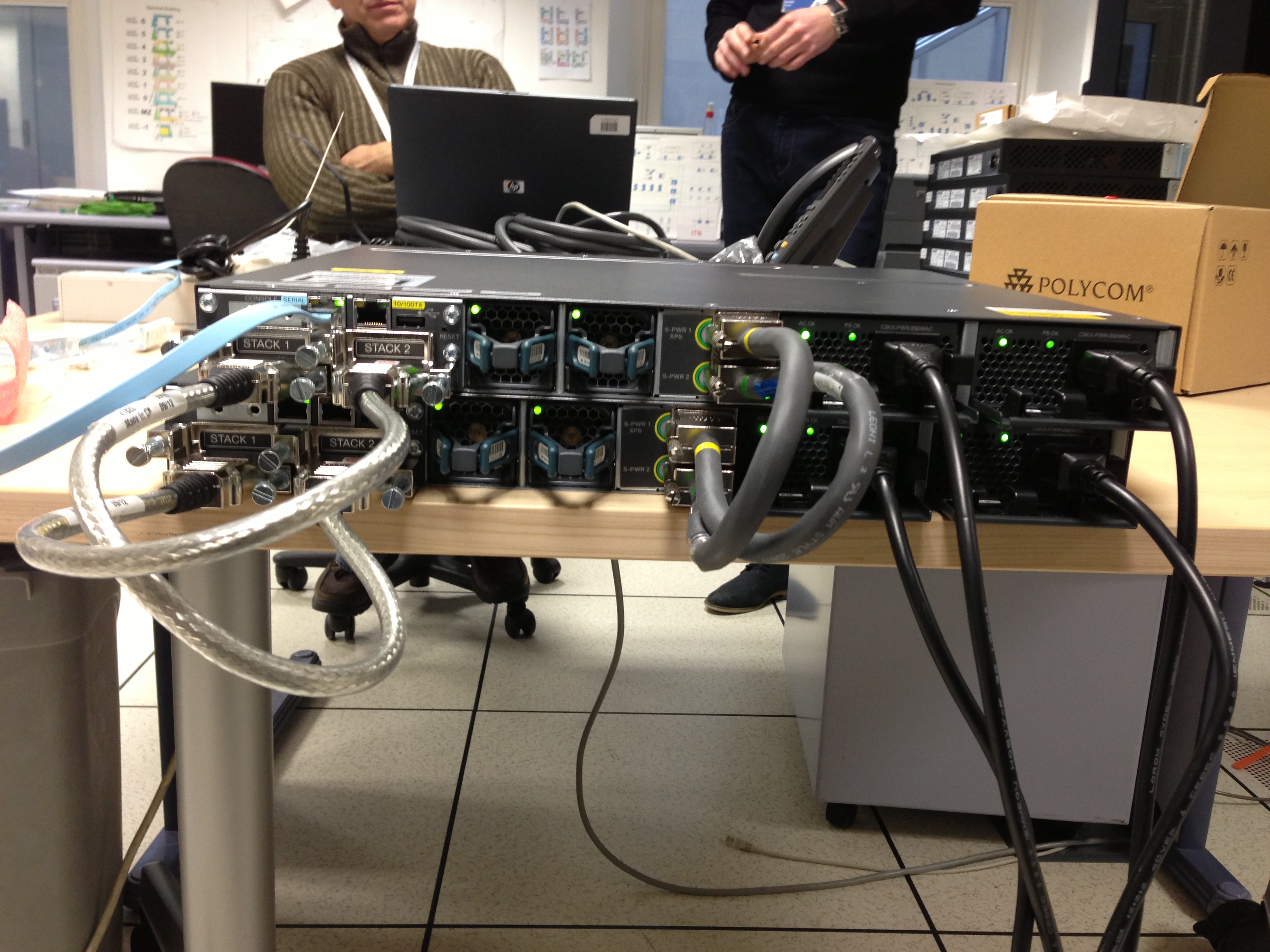

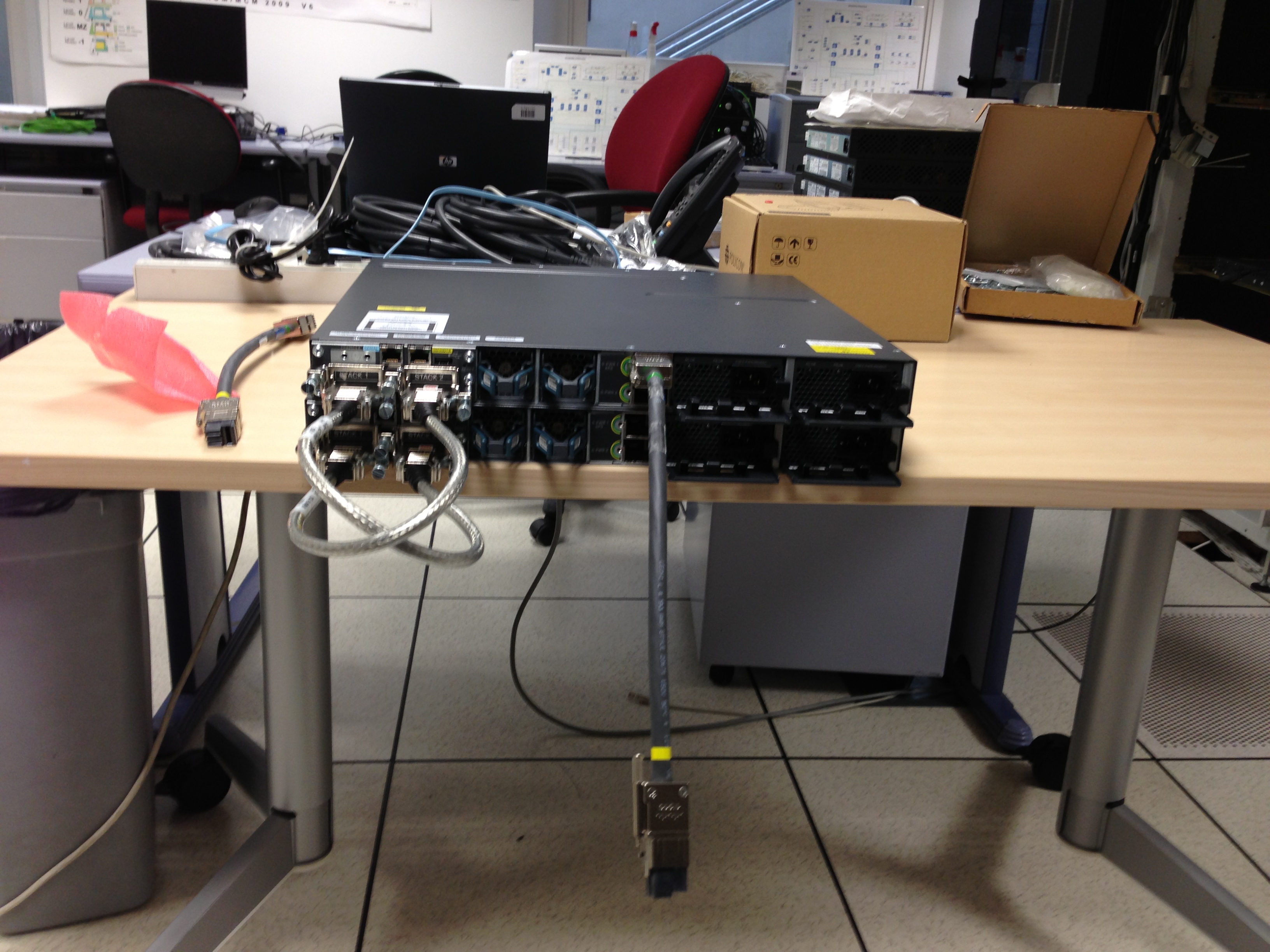

2 Switch Cisco 3750X mis en stack (vue arrière)

Les switch en stack permettent de:

• Simplifier l’administration (l’ensemble des switchs apparaissent pour l’administrateur comme un seul switch),
• Améliorer la bande passante entre les switches,
• Améliorer la redondance en cas de panne.

– Préparation du fichier de configuration du stack de Cisco 3750X

– Test « rétrocompatibilité » modules SFP et SFP+ sur un switch 3750X (vérifier s’il est possible d’installer un module SFP sur un port SFP+)

– Modifications de différents schémas Netviz

– Ajouts de nouveaux équipements dans le catalogue Netviz.

– Inventaire du stock de modules réseaux (SFP, xenpack, …)

Différents modules utilisés

Différents modules utilisés (vue de face)

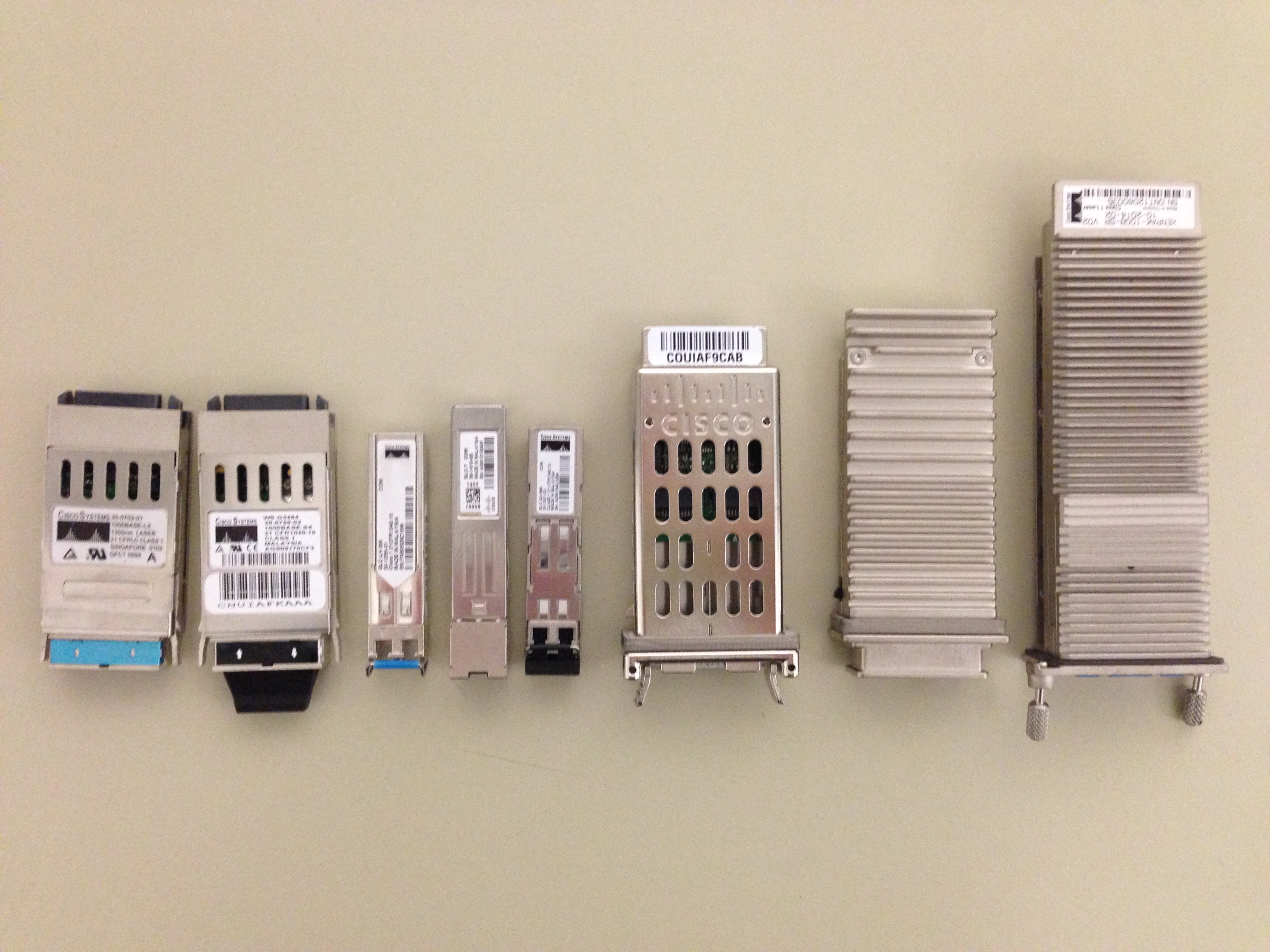

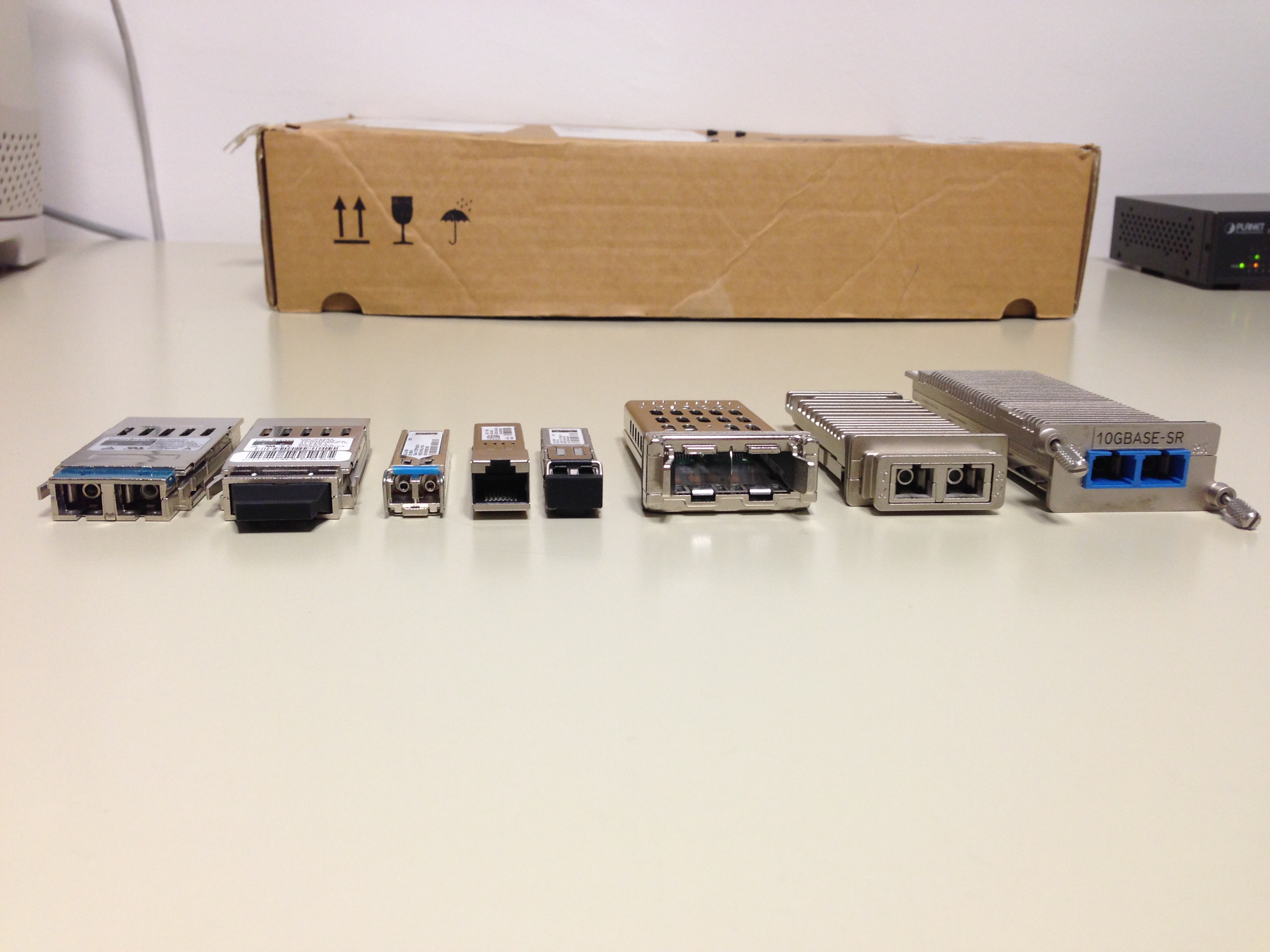

Voici la liste des différents modules que nous utilisons pour interconnecter les switchs au réseau, de gauche à droite nous avons :

• Module GBIC 1gb/s câble fibre monomode/multimode à connecteur SC
• Module SFP 1gb/s câble fibre monomode/multimode à connecteur LC
• Module SFP 1gb/s câble cuivre connecteur RJ45
• Module TwinGig converteur, permettant d’insérer 2 modules SFP 1gb/s
• Module X2 10gb/s câble fibre monomode/multimode à connecteur SC
• Module Xenpack 10gb/s câble fibre monomode/multimode à connecteur SC

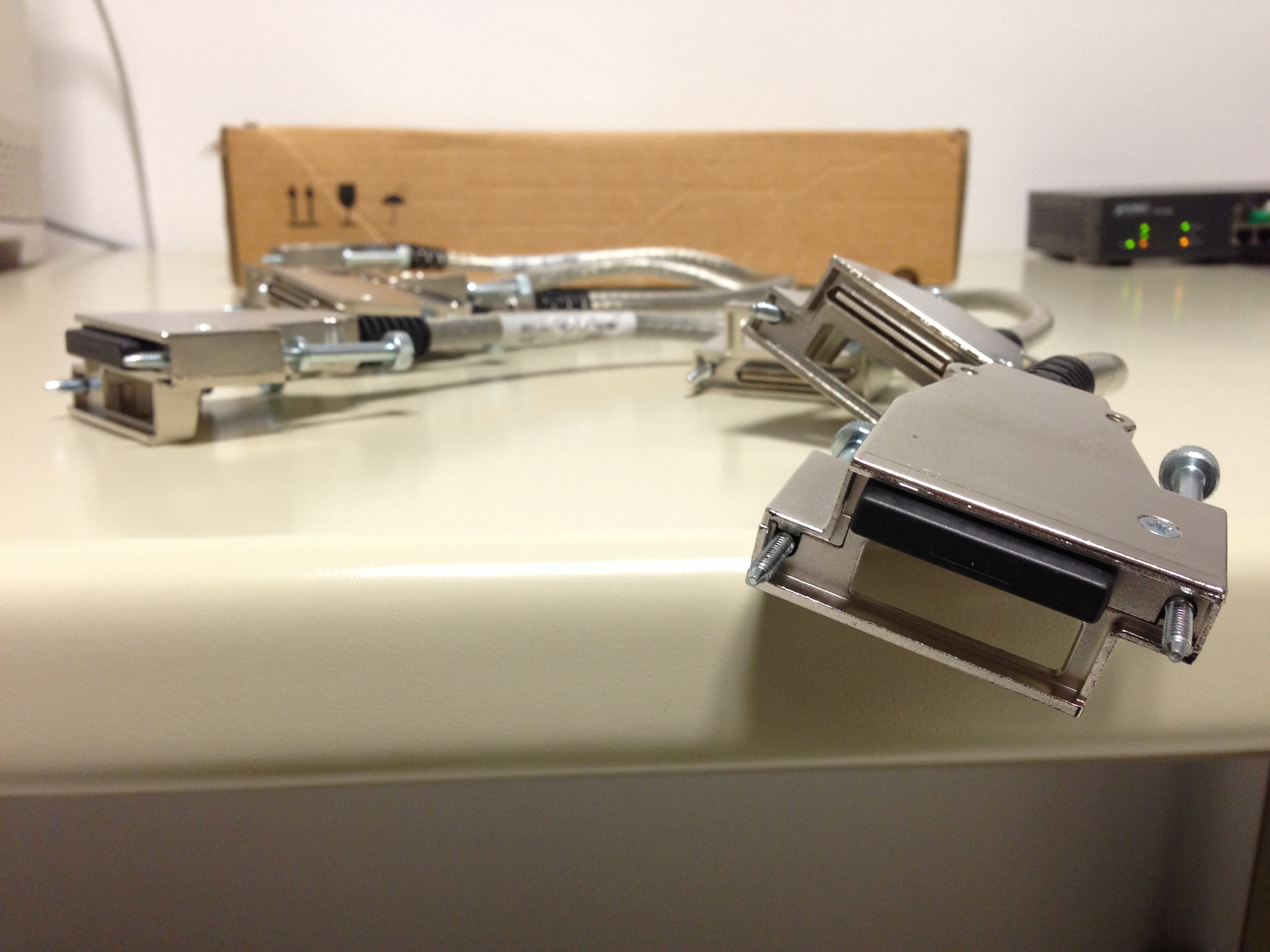

Cables stack cisco

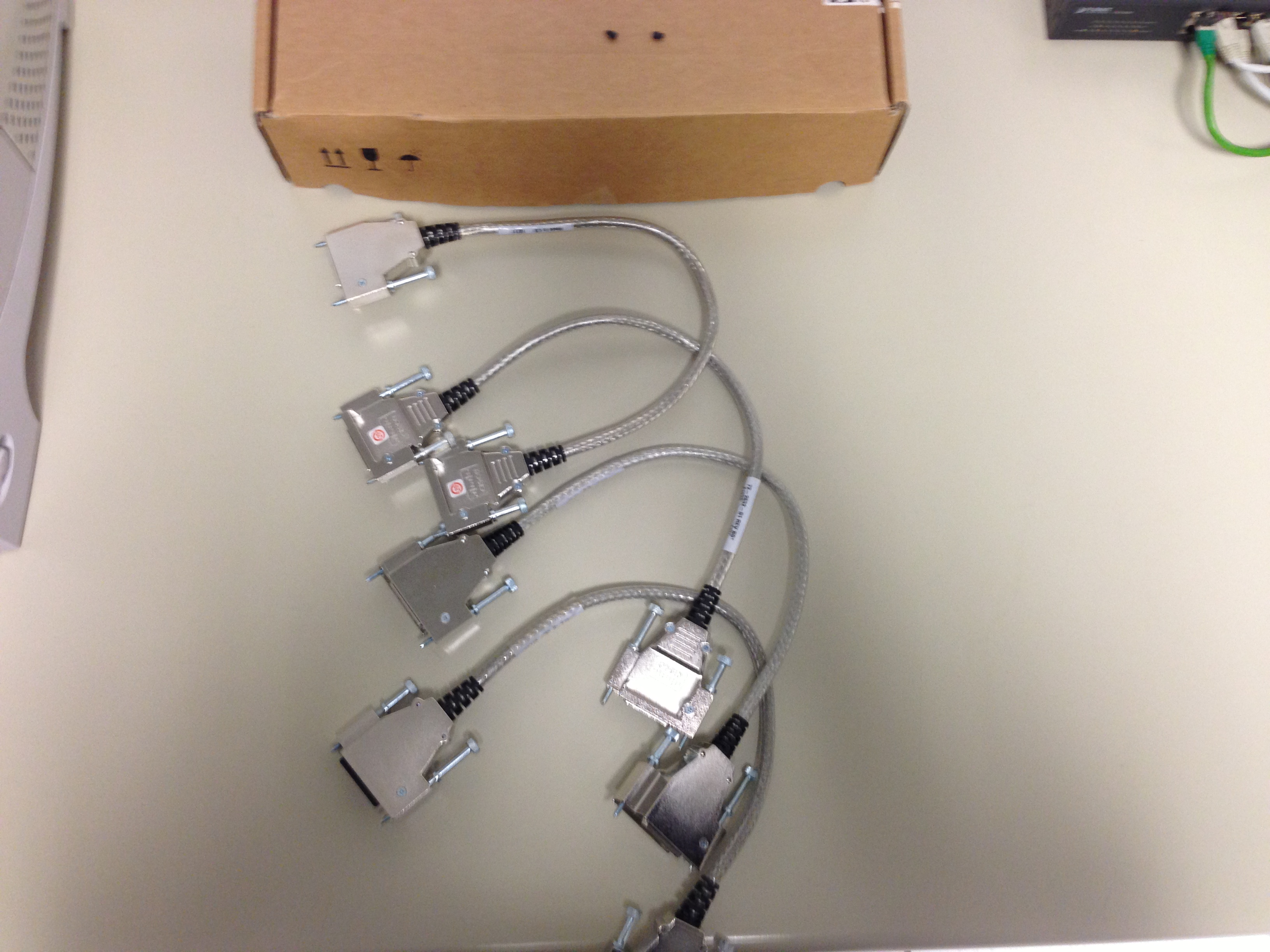

Cables stack cisco

– Déballage et connexion de 2 Switch Cisco 3750X (photos éventuellement dispo)

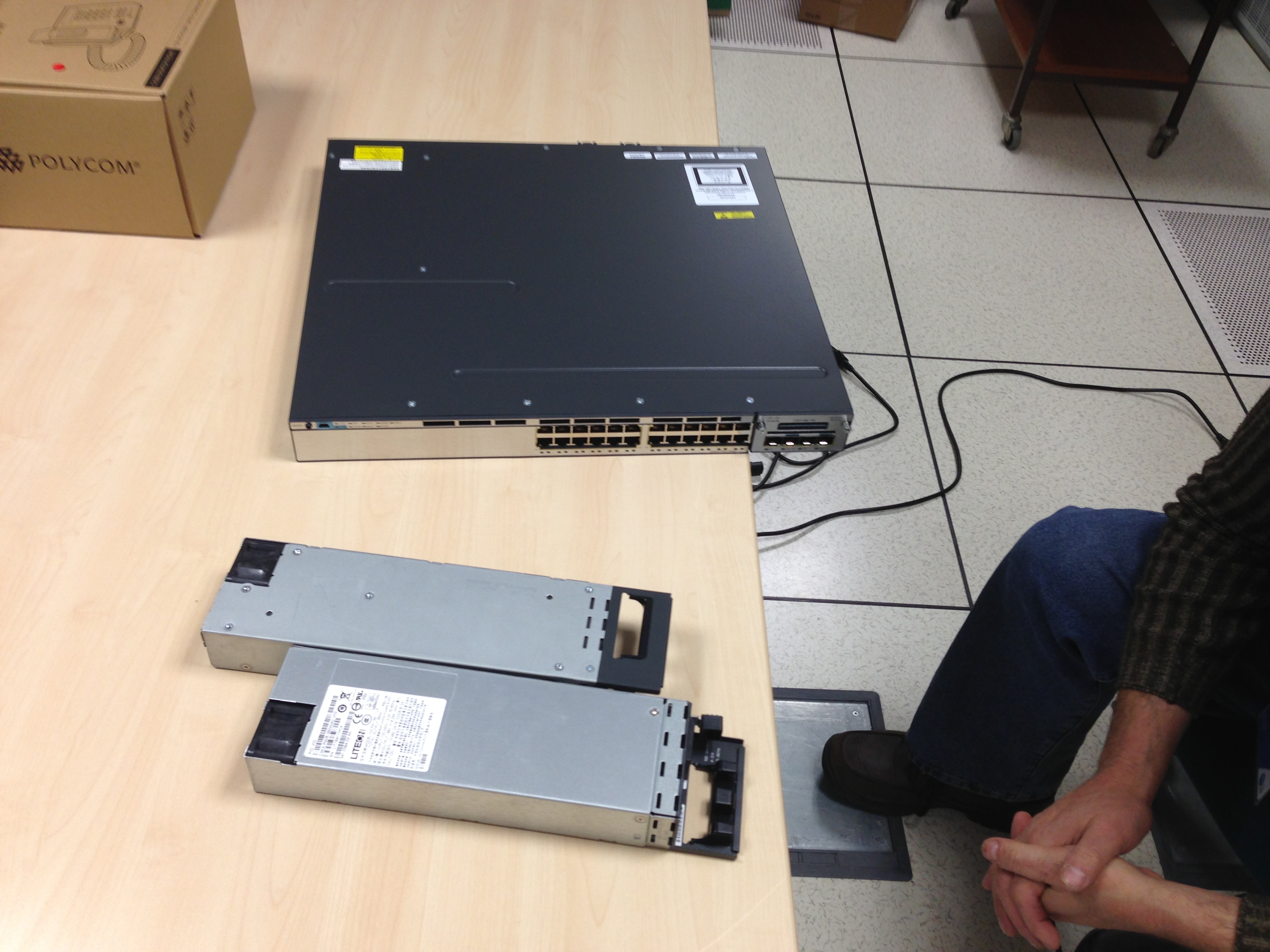

Cisco 3750X avec 2 alimentations de 350VA redondantes

– Modification du schéma logique sous NetViz de l’implantation des serveurs de messagerie unifiée

– Inventaires des connexions réseaux nécessaires pour la connexion des 2 serveurs de messagerie unifiée.

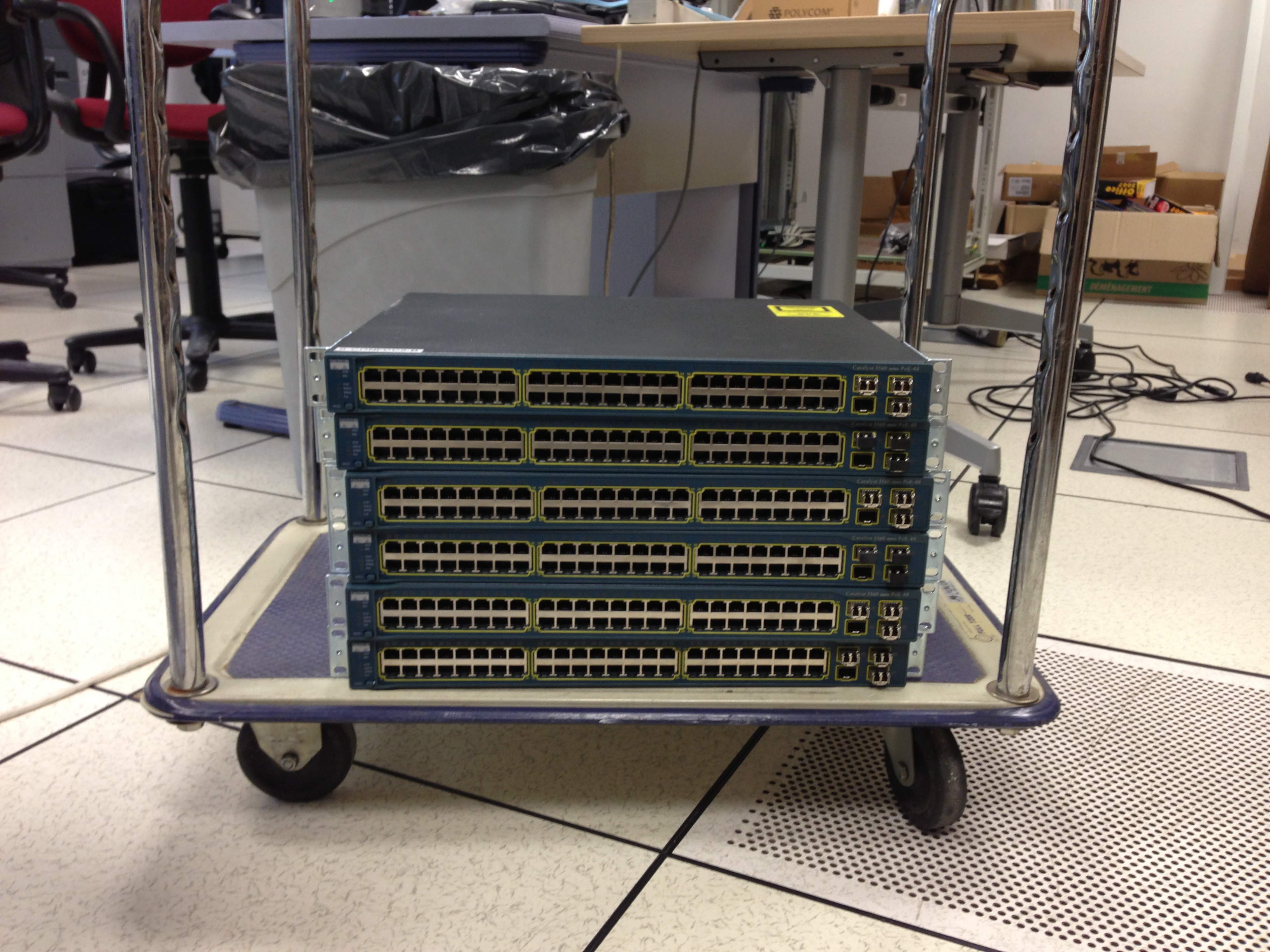

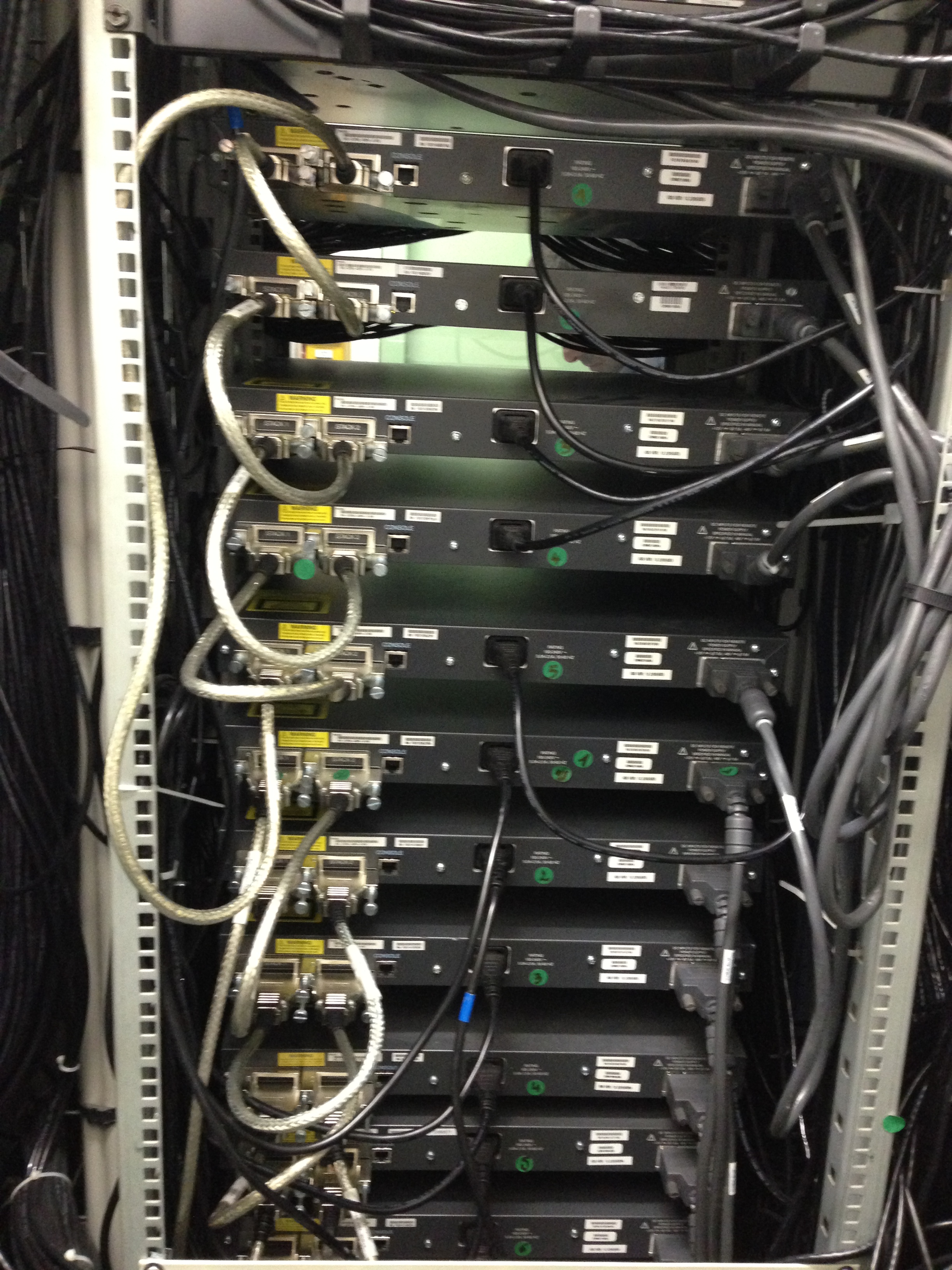

– Mise en rack des switch dans les baies de stock

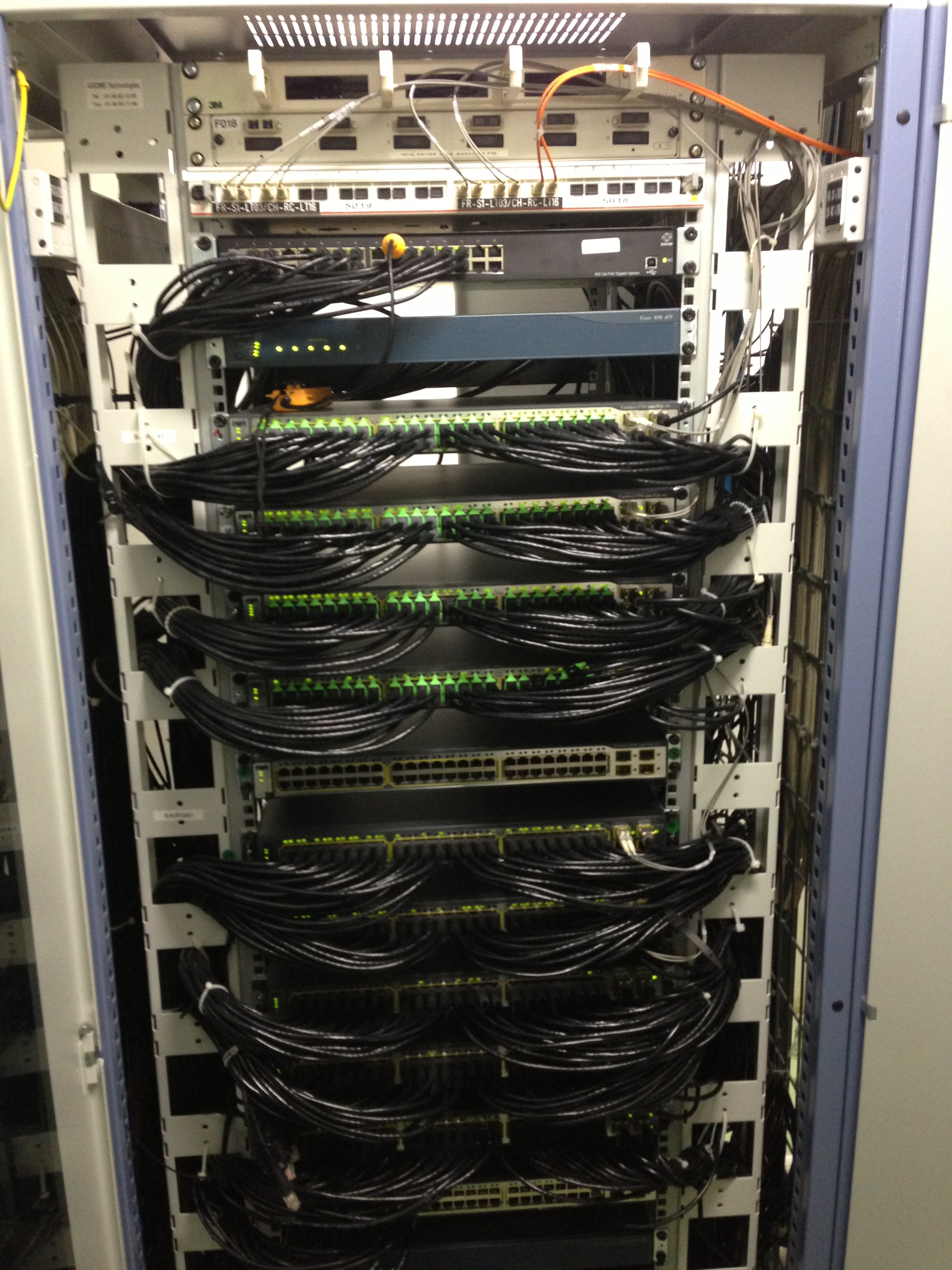

Cisco 3650

– Réflexion sur la mise en réseau de 2 serveurs de messagerie unifiée.

– Visite des baies dans lesquelles connecté/installer les serveurs de messagerie unifiée
